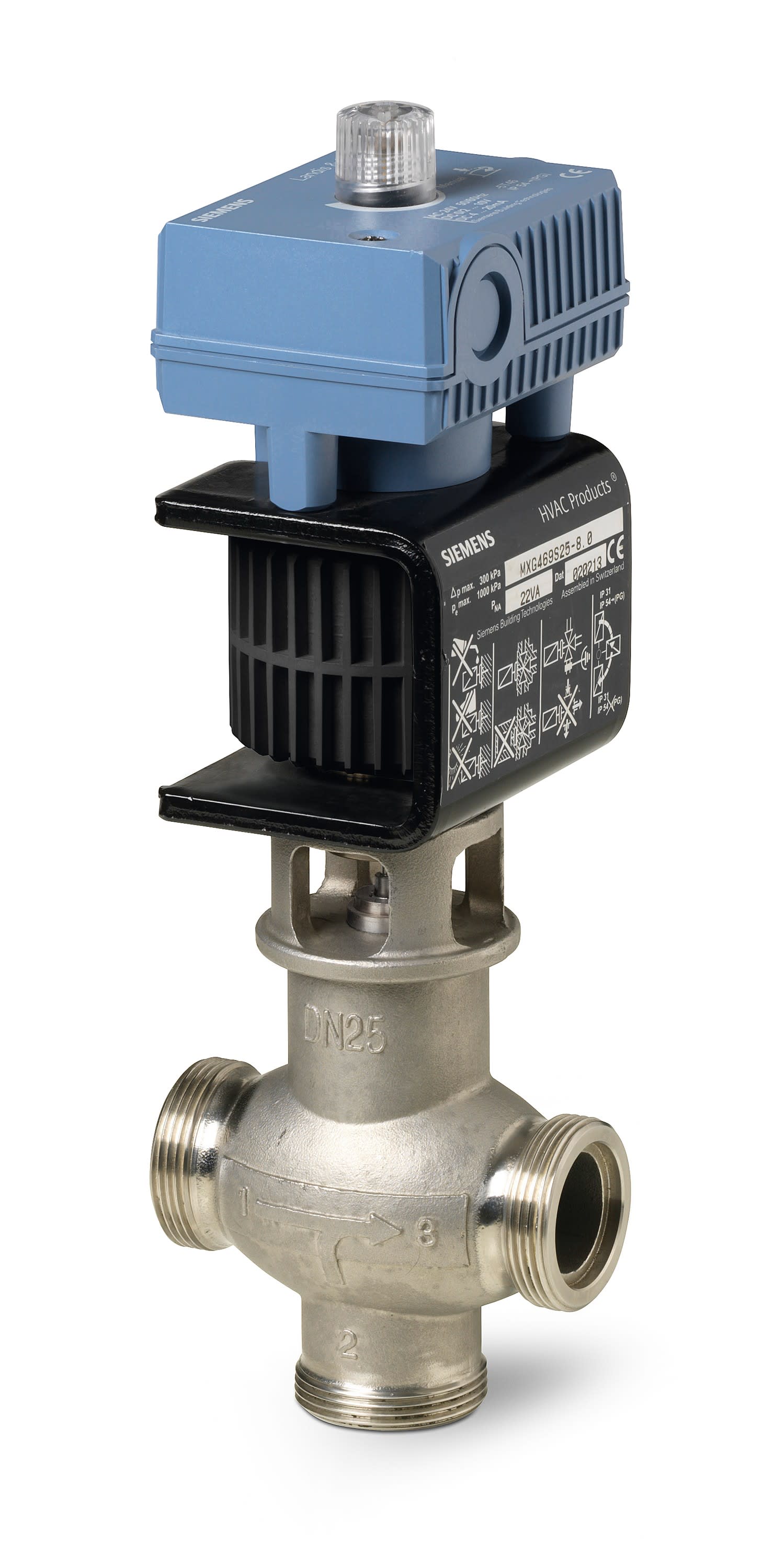

Siemens IBT - Vanne magnet.Inox DN15 kvs 1,5

article de régulation de pression

16

température moyenne maximale (permanente)

130 °C

diamètre nominal

DN 15

commande manuelle

Oui

antidéflagration

Non

indice de protection (IP)

IP54

largeur

82 mm

hauteur

282.5 mm

profondeur

100 mm

traitement de la surface

autre

qualité du matériau

acier inoxydable RVS 316 (1.4409)

température ambiante

-5...-5 °C

transmission

magnétique

humidité relative tolérée

5000...5000 %

plage de fonctionnement réglable

Non

tension du secteur

autre

contacts auxiliaires

Non

différence de pression max. à l'état ouvert

300 bar

perte de fuite de la valeur Kvs

0.02 %

rapport de réglage

0.001 %

caractéristique du sol

équipourcentage

pression de fermeture

300 bar

perte de fuite de la Valeur Kvs by-pass

0.2 %

caractéristique du sol by-pass

linéaire

mode d'installation distributif

Non

signal d'état réglable

Oui

température moyenne minimale (permanente)

1 °C

diamètre extérieur de tuyau, tous raccordements

15 mm

avec piquage de raccordement 3

Non

pression nominale de bride

16

longueur raccordement 1

40 mm

longueur raccordement 2

40 mm

longueur utile raccordement 1

40 mm

longueur utile raccordement 2

40 mm

longueur raccordement 3

42.5 mm

longueur utile raccordement 3

42.5 mm

retour tension nulle

normalement fermé (hors tension)

signal d'état

0-10 V

durée de fonctionnement

2 s

avec raccord d'accouplement 1

Oui

avec raccord d'accouplement 2

Oui

matériau du boîtier

acier

valeur KVS

1.5

raccordements

autre

avec contacts finaux

Non

énergie élec. max. accumulée

29 VA
