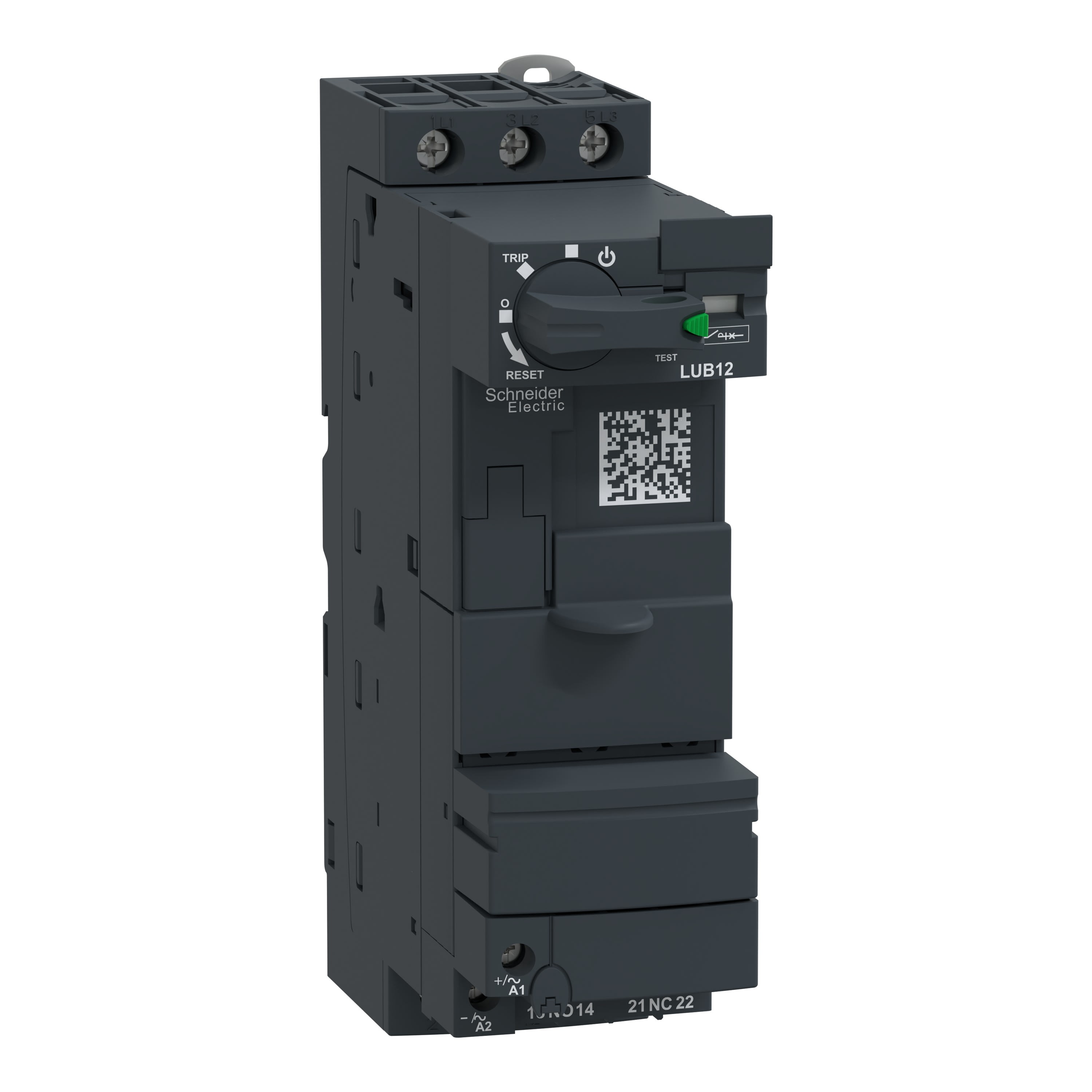

Schneider Electric - TeSys U - base puissance - 12A - circuit de controle a bornes a vis-etriers
![SCHNEIDER ELECTRIC](https://fra-connect.mo.cloudinary.net/BRAND/IMAGE/sonepar-fr/image/upload/logos/fabricants/01887.gif?ts=1646344049304&type=bh32)
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
puissance de fonctionnement nominale, AC-3, 400 V - 5.5 kW
tension d'alimentation de courant nominal Us à CA 50 Hz - 24...240 V
tension d'alimentation de courant nominal Us à CA 60 Hz - 24...240 V
classe de déclenchement - autre
type de starter moteur - démarreur direct
Emballage et conditions
1 unité(s)
Article en stock standard
EAN
3389110362770
Réf. Sonepar
00002036277
Réf. Fournisseur
LUB12
Réf. Commerciale
Schneider Electric
puissance de fonctionnement nominale, AC-3, 400 V
5.5 kW
tension d'alimentation de courant nominal Us à CA 50 Hz
24...240 V
tension d'alimentation de courant nominal Us à CA 60 Hz
24...240 V
classe de déclenchement
autre
type de starter moteur
démarreur direct
puissance de fonctionnement nominale, CA-3, 230 V, triphasée
3 kW
puissance nominale, 460 V, 60 Hz, triphasée
5.5 kW
puissance nominale, 575 V, 60 Hz, triphasée
5.5 kW
courant de fonctionnement nominal, CA-3, 400 V
12 A
température ambiante, limite supérieure sans restriction
70 °C
protection contre les surcharges compensée en température
Oui
intensité de court-circuit nominale conditionnelle, type 2, 400 V
50000 A
intensité de court-circuit nominale conditionnelle, type 2, 230 V
50000 A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V
10000 A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V
4000 A
classe de coordination selon IEC 60947-4-3
classe 2
avec déclencheur de court-circuit
Oui
avec fusible
Non
type de raccordement du circuit principal
raccordement à vis
finition du raccordement électrique du circuit auxiliaire / commande
raccordement à vis
protocole pris en charge pour AS-Interface Safety at Work
Non
protocole pris en charge pour DeviceNet Safety
Non
protocole pris en charge pour EtherNet/IP
Non
protocole pris en charge pour Foundation Fieldbus
Non
protocole pris en charge pour PROFINET CBA
Non
protocole pris en charge pour PROFINET IO
Non
protocole pris en charge pour PROFIsafe
Non
protocole pris en charge pour SafetyBUS p
Non
type de tension d'actionnement
AC/DC
tension d'alimentation de courant nominal Us CC
24...220 V
indice de protection (IP)
IP20
protocole pris en charge pour SERCOS
Non
protocole pris en charge pour INTERBUS-Safety
Non
largeur
45 mm
hauteur
154 mm
profondeur
126 mm
avec transfo
Non
nombre de postes de commande
3
nombre de contacts auxiliaires à fermeture
1
nombre de contacts auxiliaires à ouverture
1
adapté à un arrêt d'urgence
Non
courant de fonctionnement nominal Ie
12 A
nombre de voyants lumineux
0
réglage de courant du déclencheur de surcharge
3...12 A
protocole pris en charge pour LON
Non
protocole pris en charge pour TCP/IP
Non
protocole pris en charge pour ASI
Non
protocole pris en charge pour PROFIBUS
Non
protocole pris en charge pour CAN
Non
protocole pris en charge pour INTERBUS
Non
supporte protocole Modbus
Non
protocole pris en charge pour Data-Highway
Non
supporte le protocole DeviceNet
Non
protocole pris en charge pour SUCONET
Non
protocole pris en charge pour autres systèmes de bus
Non
réinitialisation externe possible
Non
montage possible sur barres profilées
Oui
TeSys U - base puissance - 12A - circuit de contrôle à bornes à vis-étriers - H224mmxL45mmxP126mm - application : contrôle moteur, protection moteur - tension assignée d'emploi : 690 V CA pour circuit de puissance - IP20 et IP40
Les Atouts de l'article:
Base puissance standard TeSys U, 3 pôles (3NO), 12A / 690V, à compléter avec une unité de contrôle LUC pour former un démarreur TeSys U, pour applications moteurs triphasés jusqu'à 5,5kW à 400V Base composée de contacts de puissance, bobine de commande, poignée rotative La base dispose d'une conception modulaire pour des modules supplémentaires pour former un démarreur "tout en un" avec des fonctions de protection et de contrôle de base ou avancées Il est équipé d'un bornier de commande et de volets obturateurs recouvrant les cavités vides Il offre un haut pouvoir de coupure Icu 50kA à 400V, contrôle marche-arrêt garanti 3600 cycles/heure Très compact (largeur 45 mm), montage sur rail DIN et fixation par vis, avec une poignée rotative cadenassable Certifié lorsqu'il est utilisé avec une unité de contrôle LUC (CEI, UL, CSA, CCC, EAC, Marine), conforme Green Premium (RoHS / REACh)
