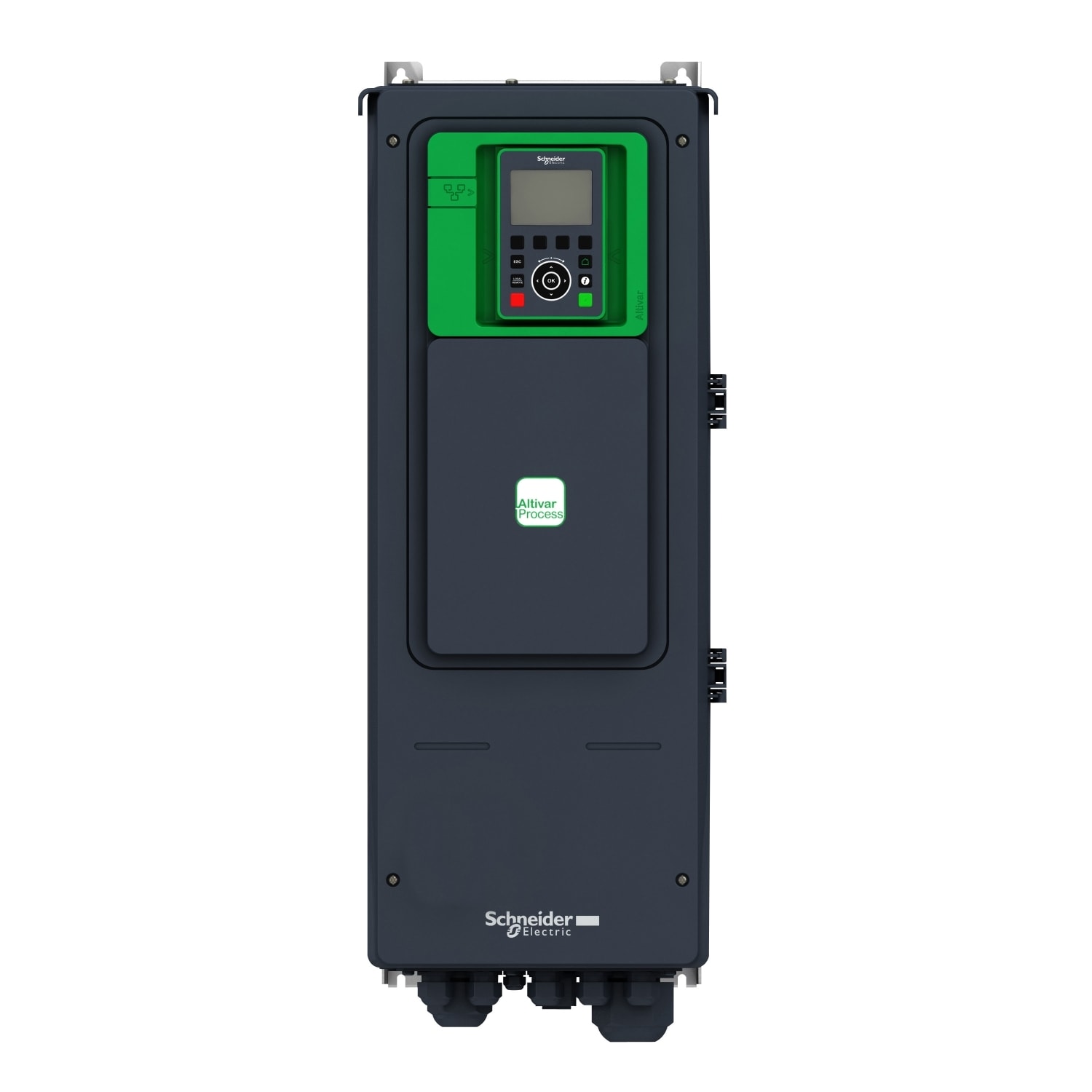

Schneider Electric - Altivar Process ATV650 - variateur de vitesse - 22kW - IP55 - sans inter.sect.
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension du secteur - 380...480 V
puissance utile max. en charge quadratique sous tension de sortie assignée - 22 kW
indice de protection (IP) - IP55
fréquence de sortie max. - 500 Hz
courant de sortie nominal I2N - 46.3 A
Emballage et conditions
1 unité(s)
Produit non retournable
EAN
3606480701580
Réf. Sonepar
01887070158
Réf. Fournisseur
ATV650D22N4
Réf. Commerciale
Schneider Electric
tension du secteur
380...480 V
puissance utile max. en charge quadratique sous tension de sortie assignée
22 kW
indice de protection (IP)
IP55
fréquence de sortie max.
500 Hz
courant de sortie nominal I2N
46.3 A
supporte protocole BACnet
Non
puissance utile max. en charge linéaire sous tension de sortie assignée
22 kW
avec prise pour ordinateur
Non
protocole pris en charge pour SERCOS
Non
protocole pris en charge pour INTERBUS-Safety
Non
tolérance relative de tension du réseau symétrique
10 %
tolérance relative de fréquence du réseau symétrique
5 %
protocole pris en charge pour AS-Interface Safety at Work
Non
protocole pris en charge pour DeviceNet Safety
Non
protocole pris en charge pour EtherNet/IP
Oui
protocole pris en charge pour Foundation Fieldbus
Non
protocole pris en charge pour PROFINET CBA
Non
protocole pris en charge pour PROFINET IO
Oui
protocole pris en charge pour PROFIsafe
Non
protocole pris en charge pour SafetyBUS p
Non
tension de sortie max.
480 V
fréquence du secteur
50/60 Hz
fonctionnement possible à quatre quadrants
Oui
nombre d'interfaces matérielles PROFINET
0
type de convertisseur
convertisseur U
nombre de phases de sortie
3
nombre de phases d'entrée
3
hacheur de freinage intégré
Non
convient pour environnement industriel
Oui
utilisation autorisée en zone résidentielle et commerciale
Oui
largeur
264 mm
hauteur
678 mm
profondeur
299 mm
avec élément de commande
Oui
nombre d’entrées numériques
6
nombre de sorties numériques
0
nombre d’entrées analogiques
3
nombre de sorties analogiques
2
protocole pris en charge pour LON
Non
nombre d'interfaces matérielles Industrial Ethernet
1
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
1
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'autres interfaces matérielles
0
avec interface optique
Non
protocole pris en charge pour TCP/IP
Oui
protocole pris en charge pour ASI
Non
protocole pris en charge pour PROFIBUS
Oui
protocole pris en charge pour CAN
Non
protocole pris en charge pour INTERBUS
Non
supporte le protocole KNX
Non
supporte protocole Modbus
Oui
protocole pris en charge pour Data-Highway
Non
supporte le protocole DeviceNet
Oui
protocole pris en charge pour SUCONET
Non
protocole pris en charge pour autres systèmes de bus
Non
Altivar Process - ATV650 - variateur de vitesse - 22kW - IP55 - sans inter.sect. - filtre CEM intégré - H678mmxL264mmxP299mm - puissance moteur : 18,5 kW surcharge faible, 22 kW surcharge importante
Les Atouts de l'article:
Ce variateur de vitesse Altivar Process ATV600 peut alimenter des moteurs de puissance triphasés synchrones et asynchrones. Il dispose de 3 ports de communication RJ45 intégrés en standard, 1 port Ethernet, 2 ports série. Il fonctionne à une tension d'alimentation nominale de 380V à 480V CA. Ce disque permet d’économiser jusqu'à 30% d’énergie en mode veille grâce à l’opération innovante «Stop and Go» sans frais supplémentaires. Il convient aux moteurs d'une puissance jusqu'à 22kW / 30ch pour les applications nécessitant une légère surcharge (jusqu'à 120%). Il convient aux moteurs d'une puissance jusqu'à 18,5kW / 25ch pour les applications nécessitant une surcharge importante (jusqu'à 150%). Il pèse 20,6 kg et ses dimensions sont de 264 mm de large, 678 mm de haut, 299 mm de profondeur. Cet entraînement est axé sur le traitement de la gestion des fluides et les économies d'énergie. Il offre une grande flexibilité dans les applications de l'eau et des eaux usées, de l'exploitation minière, des minéraux et des métaux, du pétrole et du gaz et des applications agroalimentaires. Des kits ventilateur, terminaux graphiques et des modules d'extension E/S, modules de communication, filtres d'entrée CEM sont disponibles avec les variateurs Altivar Process ATV600, en fonction de la puissance du variateur. Il est conçu pour être monté en position verticale (+/- 10°) sur un mur. Il est conçu pour être monté en position verticale (+/- 10°) sur un mur. Il soutient la gestion de l'énergie, la gestion des actifs ainsi que la performance globale du processus.
Les Atouts de la gamme:
La qualité de la mesure de courant de la gamme ATV650 permet de modéliser les paramètres de pompe et de surveiller ainsi le point de fonctionnement optimal de la pompe et de prévenir ainsi toute dérive de fonctionnement.
