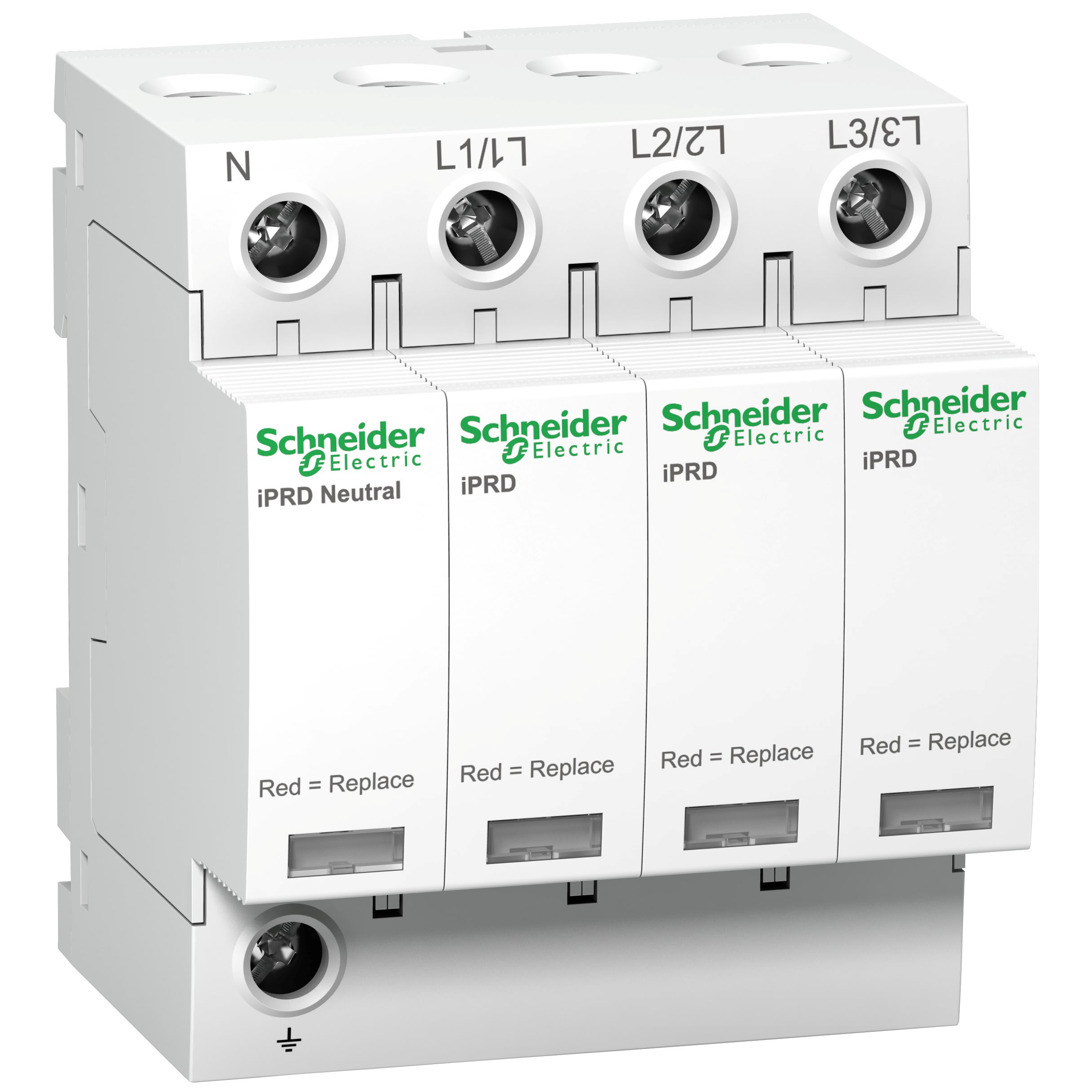

Schneider Electric - Acti9 - Parafoudre iPRD65r - 65kA - 350V - 3PN - avec report de signalisation
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
courant de décharge nominal (8/20) - 20 kA
tension nominale AC - 400 V
mode de pose - profilé chapeau 35 mm
nombre de conducteurs (sans mise à la terre) - 4
niveau de protection - 1.5 kV
Emballage et conditions
1 unité(s)
Article en stock standard
EAN
3606480504846
Réf. Sonepar
00002050484
Réf. Fournisseur
A9L65601
Réf. Commerciale
Schneider Electric
courant de décharge nominal (8/20)
20 kA
tension nominale AC
400 V
mode de pose
profilé chapeau 35 mm
nombre de conducteurs (sans mise à la terre)
4
niveau de protection
1.5 kV
tension max de régime permanent
350 V
taille (DIN)
4 TE
avec contact de signalisation à distance
Oui
tension nominale DC
0 V
classe d'essai type 2
Oui
niveau de protection L-N
1.5 kV
signalisation au niveau de l'appareil
optique
tension continue la plus élevée CC
0 V
indice de protection (IP)
IP20
tension PV max.
0 V
niveau de protection N-PE
1.5 kV
fusible auxiliaire intégré
Non
section de conducteur rigide max. (monofilaire/multifilaire)
35 mm²
section de conducteur flexible max. (fil fin)
35 mm²
schéma de liaison
Non
Schéma de liaison IT
Non
schéma de liaison TN
Non
schéma de liaison N-C
Non
schéma de liaison TN-S
Oui
schéma de liaison TT
Oui
autre schéma de liaison
Non
schéma de liaison TN-C-S
Non
courant de choc de décharge max. (8/20)
65 kA
résistance de court-circuit (Isccr)
50 kA
protection max. contre les surintensités, connexion parallèle (fusible)
80 A
protection max. contre les surintensités, connexion en série (fusible)
80 A
protection intégrée contre les courts-circuits
Non
sans courant de fuite
Non
Le parafoudre iPRD65r 3P+N est un produit modulaire de la gamme Acti9, de type 2 à cartouche débrochable et report de signalisation dans le tertiaire pour un niveau de risque foudre élevé, en TT ou TN
Les Atouts de l'article:
Doté d'un report de signalisation de type 2, le parafoudre iPRD65r protège les installations 3P+N contre les surtensions foudres transitoires indirectes en TT ou TN pour un niveau de risque élevé. De dimensions L72xH85xP69mm avec une largeur de 8 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iPRD65r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iPRD65r possède un courant de décharge maximal Imax de 65kA. Son courant de décharge nominal In est de 20kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 260Vca neutre/terre et 350Vca phase/terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1,5kV type 2. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 50kA, peut être retourné pour permettre l'optimisation du câblage phase/neutre/terre par le haut ou le bas. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 et IEC 61643-11. Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA
Les Atouts de la gamme:
Acti9 iPRD, parafoudres modulaires à cartouche débrochable de types 2 et 3, de 8 kA à 65 kA, sont recommandés pour la protection en l'arrivée et des départs pour des risques foudres faibles à très élevés.
