Schneider Electric - Acti9 iC60 - peigne a dents - 4P - 100A - 24 modules de 18mm
![SCHNEIDER ELECTRIC](https://fra-connect.mo.cloudinary.net/BRAND/IMAGE/sonepar-fr/image/upload/logos/fabricants/01887.gif?ts=1646344049304&type=bh32)
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
courant permanent nominal (Iu) - 100 A
nombre de pôles - 4
longueur - 430 mm
nombre de phases - 3
dimension du pas - 18 mm
Emballage et conditions
1 unité(s)
Article en stock standard
EAN
3606480485077
Réf. Sonepar
01887048543
Réf. Fournisseur
A9XPH424
Réf. Commerciale
Schneider Electric
courant permanent nominal (Iu)
100 A
nombre de pôles
4
longueur
430 mm
nombre de phases
3
dimension du pas
18 mm
section transversale
16 mm²
couleur
blanc
isolé
Oui
intensité de court-circuit nominale conditionnelle Iq
0 kA
largeur en nombre de modules
24
tension nominale de tenue aux chocs
0 kV
finition du raccordement électrique
goupille
courant nominal de courte durée admissible Icw
0 kA
adapté à des appareils équipés d'un commutateur auxiliaire
Oui
adapté à des appareils équipés d'un conducteur N
Oui
adapté au nombre d'appareils
6
tension de fonctionnement nominale max. Ue
415 V
Acti 9 - Peigne de raccordement - 3P+N - 6 voies 3P+N - Ie 100A 40°C - Ue 415 V CA - 24 modules de 18 mm - découpable - Pas de raccordement : 18mm - blanc RAL 9003
Les Atouts de l'article:

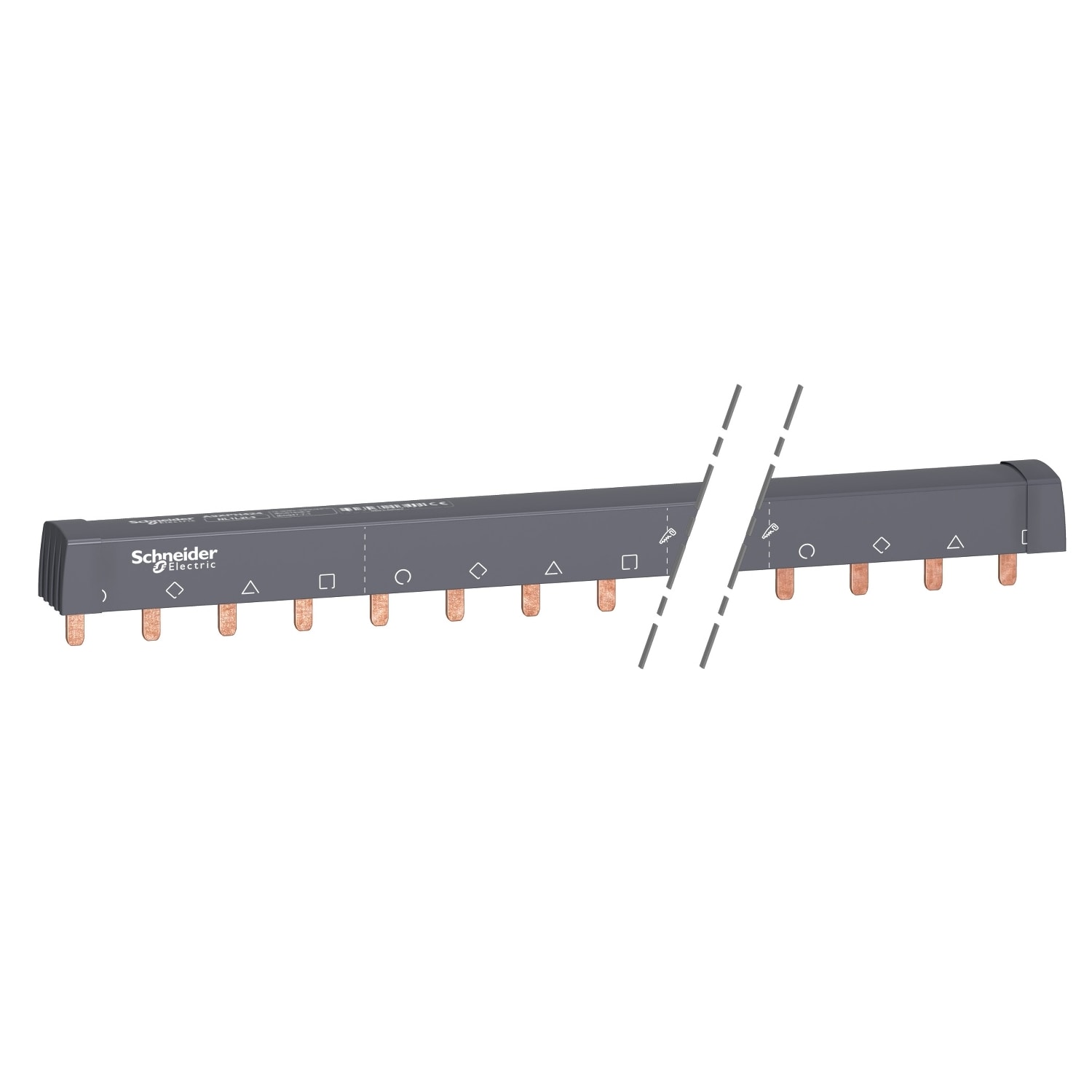

Ce module de jeu de barres peigne à dents horizontal 18mm pour Acti9 iC60 ou Acti9 iK60 est sectionnable. Il est dédié aux installations N+3L. Le type est NL1L2L3 (Neutre, Ligne). C'est un ensemble de 1 appareil. Il convient à 6 produits (3P+N). Le courant assigné de tenue en ligne courte Icw selon CEI/EN 60947-7-1 est de 8,4kA ms/1s. La section transversale de la broche est de 16mm². C'est une connexion électrique par broche. Le nombre de phase est 3. Le nombre de pôles est de 4. Il est équipé d'un rail DIN amovible. Le bornier dispose de 8 sorties (4x10 mm²). Le courant de court-circuit Isc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d'isolement nominale Ui est de 500VCA. La tension de fonctionnement nominale Ue est de 415VCA. La couleur de l'appareil est le blanc (RAL9003). Le degré de pollution est de 3. Selon la norme CEI 60695-2-1, la résistance au feu est auto-extinguible à 960°C en 30s. Il est conforme aux normes CEI 60947-7-1 et CEI 61439-2.
