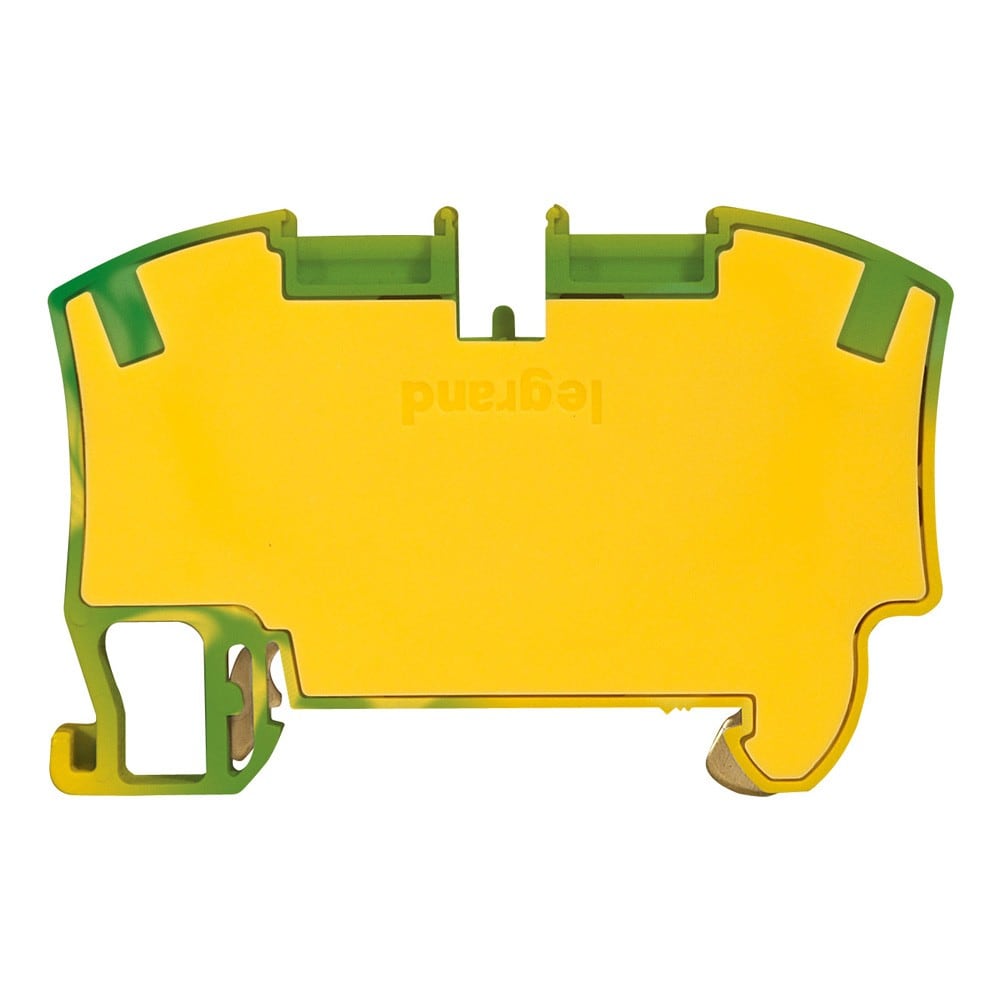

Legrand - Bloc jonc Viking 3 a ressort - 1 jonc-2 conduc -1entr-1sort-vert-jaune - pas 12
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
mode de pose - profilé chapeau 35 mm
nombre de positions de serrage par étage - 2
finition raccordement électrique 1 - raccordement par borne à ressort
section de conducteur connectable à fil fin sans embout de câble - 4...16 mm²
courant assigné In - 76 A
Emballage et conditions
1 unité(s)
Article en stock standard
EAN
3245060372743
Réf. Sonepar
00001037274
Réf. Fournisseur
037274
Réf. Commerciale
Legrand
mode de pose
profilé chapeau 35 mm
nombre de positions de serrage par étage
2
finition raccordement électrique 1
raccordement par borne à ressort
section de conducteur connectable à fil fin sans embout de câble
4...16 mm²
courant assigné In
76 A
finition antidéflagrante 'Ex e'
Oui
section de raccordement cable souple
4...16 mm²
matériau du corps isolant
thermoplastique
finition raccordement électrique 2
raccordement par borne à ressort
nombre d'étages
1
étages reliés à l'intérieur
Non
section de raccordement cable rigide
4...16 mm²
section de conducteur connectable à fil fin avec embout de câble
4...16 mm²
couleur
vert/jaune
largeur
12 mm
hauteur
51.5 mm
profondeur
85 mm
tension assignée (Ue)
800 V
température d'utilisation
-5...40 °C
classe d'inflammabilité du matériau isolant selon UL 94
V2
plaque de fermeture requise
Non
Bloc de jonction conducteur de protection connexion à ressort Viking3 pour câble cuivre avec 1 jonction 2 conducteurs 1 entrée 1 sortie - section 4mm² - pas 12mm - vert/jaune
Les Atouts de l'article:
Bloc 1 jonction 2 conducteur Viking3 connexion à ressort - 1 entrée / 1 sortie avec pied métal en laiton qui permet d’utiliser le rail de fixation comme conducteur de protection
Section nominale : 16mm² - Pas : 12mm - PEN
Couleur : Vert/jaune - Cloison terminale intégrée au bloc
Capacité :- conducteur rigide : 4mm² à 16mm²- conducteur souple : 4mm² à 16mm² - conducteur souple avec embout : 4mm² à 16mm²
Fixation sur rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm avec vis
Les Atouts de la gamme:
Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
